時間:2015-08-06 15:55　來源:正航儀器　作者:正航網(wǎng)絡(luò)　

正航儀器革的透水汽性測定
1.概述
皮革的透水汽性，是指它們讓水蒸汽由濕度較大的空氣中透過到濕度較小的空氣中的能力，正因?yàn)槠じ镉羞@種性能，能排除穿用者身體上的汗氣，使穿用者感到舒適，這是現(xiàn)今一切合成材料所不及的。所以常用革的透水汽性和透氣性來表征革的衛(wèi)生性能，是革的衛(wèi)生性能的重要指標(biāo)。
透水汽性定義為試樣在單位面積單位時間內(nèi)所透過的水蒸汽量，其結(jié)果以“mg/10 cm2·24h”或mg/cm2·h計(jì)。
透水汽性的大小由革的孔率來決定，凡是影響革的孔率的因素如皮結(jié)構(gòu)，加工過程、涂飾材料等都直接與革的透水汽性能有關(guān)。此外也依所處環(huán)境的相對濕度和溫度而定，試樣兩邊空氣的溫度和相對濕度的差值越大，透水汽性也越大。
測定透水汽性有兩種常用的方法，一種是靜態(tài)法，一種是動態(tài)法，靜態(tài)法是將試樣緊密蓋于盛有水的小皿或小杯內(nèi)，再把小杯放在盛有干燥劑的干燥器內(nèi)(或?qū)⑿∶髢?nèi)盛有干燥劑，試樣封閉于小皿上，再放入盛水的干燥器中)利用試樣兩邊空氣的濕度差，使水汽透過試樣，再根據(jù)小杯在一定時間內(nèi)所失去或增加的重量，來確定透過試樣的水汽量；而動態(tài)法也是將試樣密封在盛有干燥劑的小杯上，與靜態(tài)法不同的是將小杯固定在一個轉(zhuǎn)動的設(shè)備上旋轉(zhuǎn)，利用杯內(nèi)轉(zhuǎn)動著的干燥劑來攪動杯內(nèi)空氣，而試樣邊的空氣是在一定溫度、濕度下，以一定速度流動著，動態(tài)法也是利用稱量來測定透水汽的量。
2.靜態(tài)法測定透水汽性
l.儀器

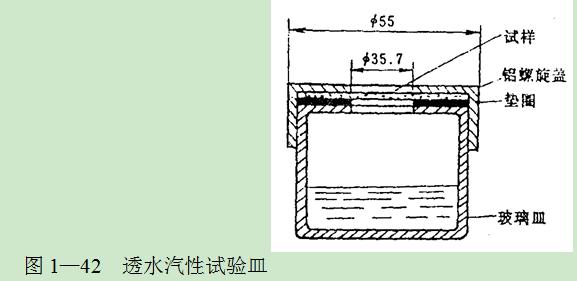

(1)透水汽性試驗(yàn)皿 如圖 l—42所示
(2)天平：精密度1/1000
2.試樣制備
與透氣性測定用同一個試樣

3.操作
量取30ml蒸餾水置于皿內(nèi)，依次放上橡皮墊圈、試樣，然后將鋁質(zhì)螺旋蓋上緊，不得漏氣，再于天平上稱重。然后將試驗(yàn)皿放入盛有比重為1.84的濃硫酸的干燥器中(干燥器直徑為25cm)，再將干燥器置于20±l℃的空氣中，靜置24小時后再稱量。
4.計(jì)算
因透過水汽的試樣面積正好為10cm2，故：
革的透水汽性 =W1一W2(mg/10cm2·24h)
式中：W1 ── 試樣及皿未放入干燥器前的重量(mg)；
W2 ── 試樣及皿放入干燥器靜置24h后的重量(mg)。
為了避免試樣與試驗(yàn)皿密封不好而造成漏氣，應(yīng)將鋁質(zhì)螺旋蓋向下壓緊擰緊，若和皿密封不好，接觸邊緣有縫隙，可用蜂蠟密封。
3.國家標(biāo)準(zhǔn)法 ── 動態(tài)法測定革的透水汽性
l.試驗(yàn)原理
在一定的溫濕度條件下，皮革試樣被固定在運(yùn)動的測試瓶口，測試瓶內(nèi)裝有固體干燥劑，測試瓶運(yùn)動時，水汽通過皮革試樣被固體干燥劑吸收，在規(guī)定時間內(nèi)對測試瓶稱重則可確定這段時間內(nèi)水汽通過皮革試樣而被干燥劑吸收的重量，再根據(jù)測試瓶口內(nèi)徑，計(jì)算皮革試樣的透水汽性（mg/cm2·hr）
2.儀器和材料
（1）儀器——皮革透水汽性測定儀
包括以下零件
①測試瓶

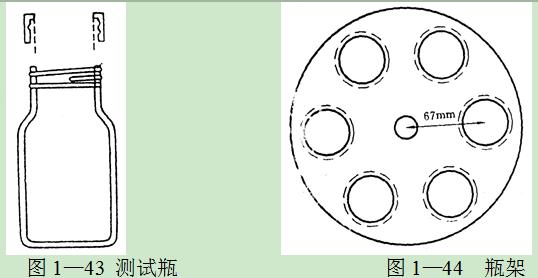

如圖1—43所示，配有帶絲口的蓋子，蓋子上開有直徑為30mm的圓孔，圓孔與瓶頸內(nèi)徑大小相等。瓶口平面與瓶頸內(nèi)壁垂直。

②測試瓶支架
由電動機(jī)帶動，轉(zhuǎn)速是每分鐘75±5轉(zhuǎn)，測試瓶放在形狀象一個車輪的圓形支架上，中間有六個孔，如圖1—44所示，可以同時夾住6個測試瓶。測試瓶的軸線應(yīng)與圓軸線相平行，兩軸線相距均為67mm。
③風(fēng)扇
正對測試瓶口前面裝一只風(fēng)扇。風(fēng)扇有在一個平面上的三片平的葉片，它們相互間的夾角為1200，輪軸的廷長線通過葉片的平面，每個葉片的尺寸是90×75mm，每個葉片的長邊經(jīng)過瓶口時，其最近距離不超過15mm。風(fēng)扇用的電動機(jī)轉(zhuǎn)速為每分鐘1400±l00轉(zhuǎn)。儀器在溫度為20±2℃，相對濕度65±2%的空氣調(diào)節(jié)室中作用。
